進行共模電感設計需注意哪些因素的呢？
2018-06-13 13:30:16

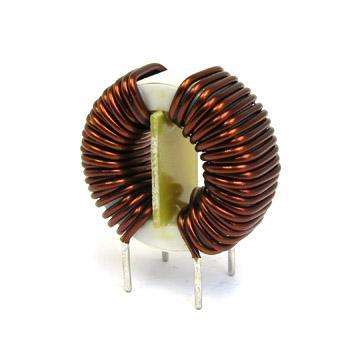

共模電感多用在電磁干擾電磁干擾濾波器（簡稱EMI濾波器）中。得益于共模電感很高的阻抗，可抑制高頻電路中產生的高頻噪聲。共模電感的構造不像工字電感和貼片電感單單把線圈繞在磁芯上面，共模電感的磁芯是環形的，繞線分單雙股繞線，是共模電感特有的繞線方法。下面來簡述一下共模電感設計需要注意哪些因素？
共模電感設計一般需要注意三個參數，輸入電流、阻抗和頻率。
1.輸入電流：
一般情況下，在電路板設計完成，有一個固定的輸入電流，通過輸入電流來確定共模電感尺寸。
2.阻抗和頻率
阻抗一般是和頻率是有關聯的，每個電路中的頻率是不同的，需要通過頻率計算出電路中的阻抗，使用相同抗性的共模電感是最佳選擇。
當參數確定，我們需要考慮共模電感的磁芯和線材，并且還要計算需要的匝數，當然這個可以交給專業做共模電感的廠家去設計。線徑由線路電路決定，通常測試一圈的流量量是多少，就可以算出需要繞多少圈。磁芯一般考慮的比較多一點，根據溫度，頻率，還有成本等因素來確定最后使用什么材質的磁芯。
選擇一款電感不是很簡單的，需要考量的因素很多，每一個環節都不能出錯，一旦電感安裝在線路中出現問題，整個電路都是要報廢的，因此選擇一個靠譜的共模電感廠家是非常重要的，蘇州谷景電子擁有15年電感生產經驗，服務的客戶覆蓋數碼電器，人工智能，智能汽車，智能家居，工業制造等領域，保證貨與樣品出貨一致。
